产品概述

螺杆机组控制箱：分为单螺杆（单机双级机）冷凝压缩机组控制箱、两并联螺杆冷凝压缩机组控制箱、三并联螺杆冷凝压缩机组控制箱、四并联螺杆冷凝压缩机组控制箱、五并联螺杆冷凝压缩机组控制箱、六并联螺杆冷凝压缩机组控制箱、配组双机螺杆冷凝压缩机组控制箱（多针对低温速冻）；可选配功能，远程短信报警或者电脑监控（订货时需说明，会涉及到订货价格的上升）。 1、以下为本厂常规型（80KW以下）螺杆机组控制柜尺寸（横柜，双开门），供客户制作机组框架式参考，配组双机的箱体尺寸参照两并联；特殊需求请联系本厂应用技术部门：单螺杆箱体尺寸：950（高）*1000（宽）*280（厚）cm；两螺杆并联箱体尺寸：1200（高）*1400（宽）*280（厚）cm；三、四螺杆并联箱体尺寸：1400（高）*1600（宽）*280（厚）cm；五、六并联的柜体尺寸可协商确定； 2、控制柜默认配置：PLC（西门子）、触摸屏（昆仑通态10寸触摸显示屏）、电机保护器（NEWFOCUS，压缩机运行三相电流显示、缺相、过载保护，故障电流锁定）、模拟量采集模块（NEWFOCUS，温度、压力信号采集模块）、压力传感器（艾默生）、温度传感器（PT100）、交流接触器、热继电器（施耐德）、空开、断路器（正泰），如客户有特殊需求请联系本厂应用技术部门。 3、如客户采用的是满液式桶泵供液，订货时需要说明、沟通； 4、主要（常规）功能：一、模拟量采集、显示、控制：冷却水温度；压缩机润滑油温度；高压排气温度；低压吸气温度；管道油温（选配、根据系统需要）；冷库温度（选配、根据系统需要）；压力：制冷高压，制冷低压。二、开关量保护：冷却水断流保护；压缩机油压差保护（比泽尔压缩机没有油压差）；压缩机高压保护；压缩机低压保护；压缩机油位保护；压缩机机机内保护；压缩机过载保护；外部制冷信号（常开）；外部连锁故障（系统常开常闭可设定）；相序保护；急停；压机缺相、过载；风机过载；水泵过载；三输出控制点：压缩机加卸载电磁阀、压缩机启动（星角启动3点，分线圈2点）；制冷液路电磁阀（根据系统）；经济器电磁阀（根据系统）；油器旁通电磁阀（加热或冷却根据系统要求）；冷却泵开关输出；冷却塔风机开关输出；故障报警输出.；油加热四、直接通电的点：压缩机模块电源；油压电源；回油电磁阀。

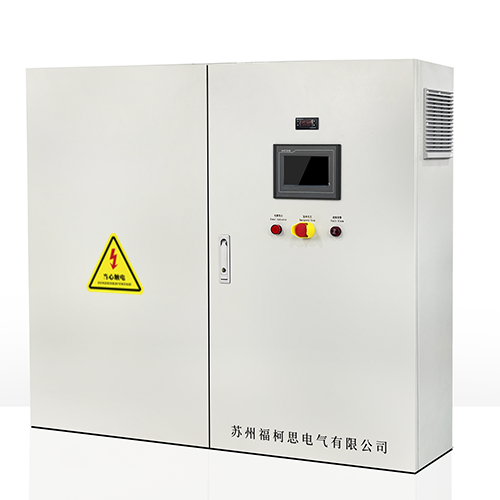

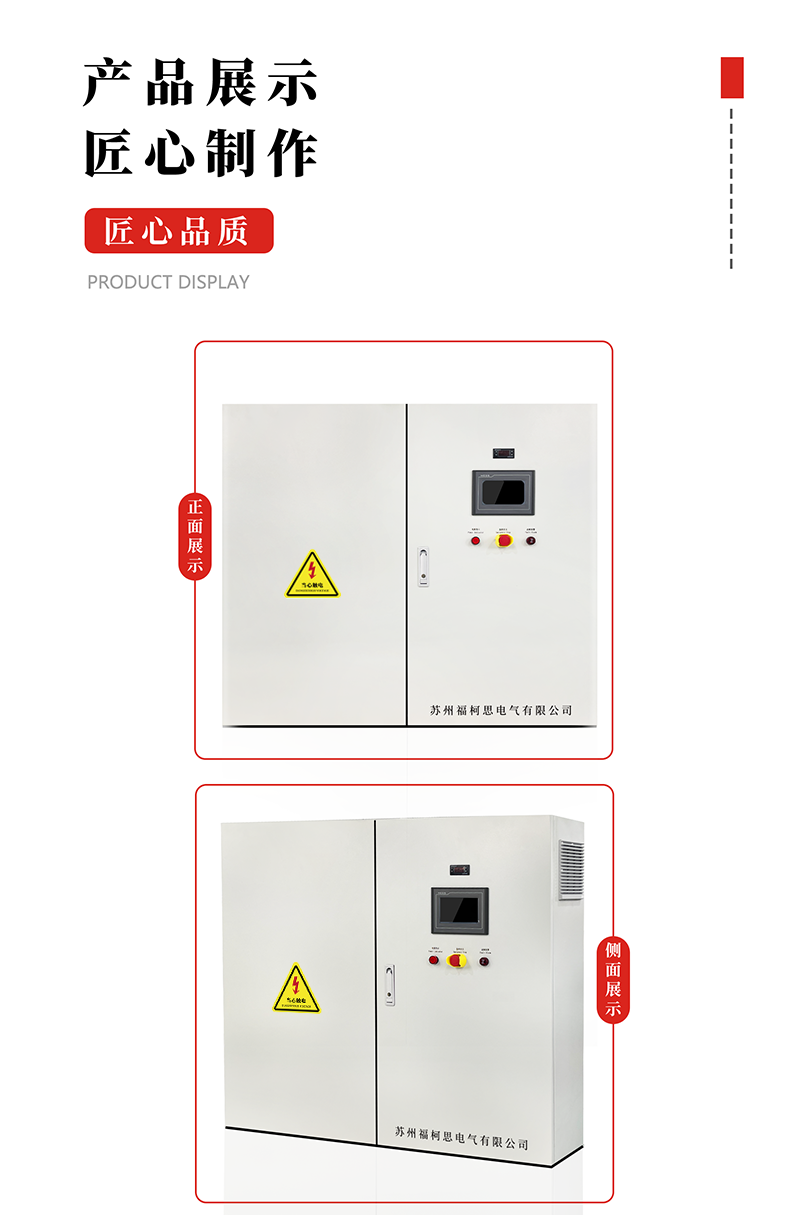

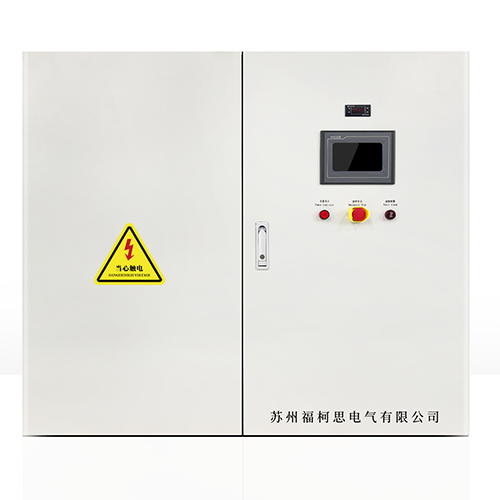

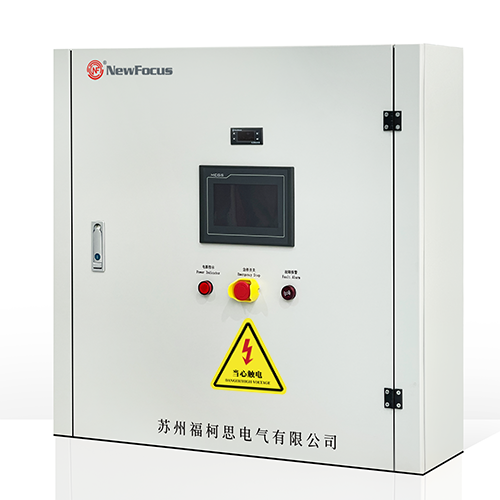

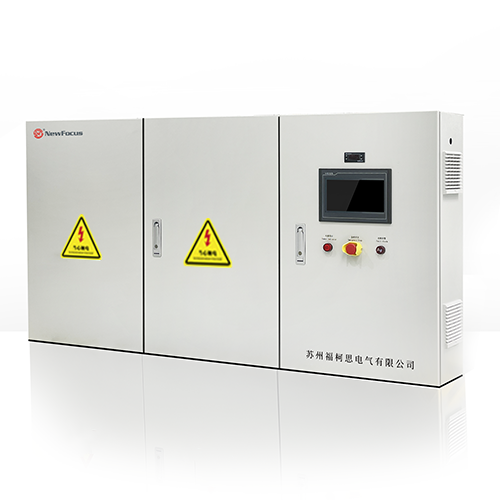

产品展示

质保及免责申明

质保及免责申明

质保

• 质保期：自购买之日起控制器保修一年，其它电气原件三个月；

• 质保失效：存在以下情况之一质保自动失效：

• A.使用条件超出本产品规定；

• B.不正确的维护；

• C.擅自更改、人为损坏或错误使用；

• D.无本产品购销凭证；超出产品质保期；标贴撕毁，无法辨认出厂日期。

免责申明

• A、本公司所生产的温控器、电流表、电源保护器均为常规的温度控制和设备保护装置，订购和使用前请仔细阅读产品说明和相关技术参数要求，若您使用的设备有较高的或超出本公司产品所控制或保护范畴的要求，请另行增加相应的保护装置。

• B、因使用本公司产品所产生的特别损失、间接损失及其他相关损失，本公司不承担责任。

• C、用户将本公司产品用于与人身财产安全密切的相关场合时，请根据情况增加相应的安全措施或设计。
