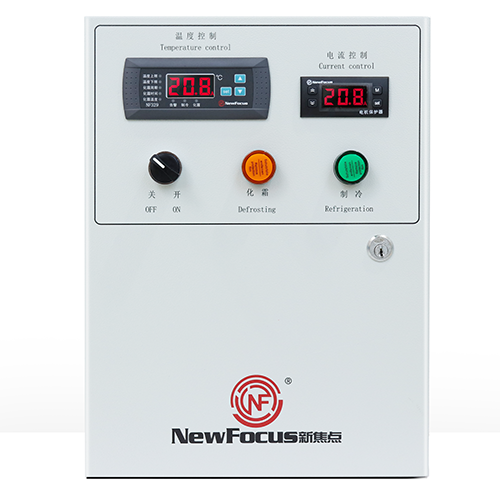

产品概述

产品概述

主要功能参数

• 电源电压：三相五线制（或三相四线制）380V AC±10﹪,50Hz

• 使用环境： 温度-10℃～50℃，湿度≤85%，无凝露。

• 测温范围：-50～150C（分辨率0.1C) -58～302F（分辨率0.1F)。

• 控温范围：-45～145C（分辨率0.1C) -50～300F（分辨率0.1F)。

• 电流设定：1～50 A可设定（大功率的1～100 A可设定）

• 电流测量精度：±1%

• 压缩机额定功率及出厂设定的保护电流：

•

• 温度传感器： NTC R25=5kΩ,B(25/50)=3470K

• 箱体尺寸：300*400*150 mm(3.8~12.5KW,) 350*450*150 mm(12.5~18KW)

主要功能特点

• 温度控制（可设定制冷/制热模式）。

• 压缩机运行三相电流显示，缺相、过载保护、相序保护。

• 压缩机开机延时保护；温控探头异常告警；一路外部告警信号输入。

• 化霜模式可选；化霜时间可设定。

• 带RS485通讯，可接入远程控制。

• 带高低温报警。

• 密码口令功能，防止无关人员乱动参数；华氏摄氏转换。

特色亮点

• 1、四位数码管显示，精确度更高，电机保护器管内以中文字幕显示“过载”“缺相”“告警代码”，方便读取。

• 2、按键采用烤漆喷绘，字样不易脱落。

• 3、防呆设计，后背端口有数字刻度，方便接线。

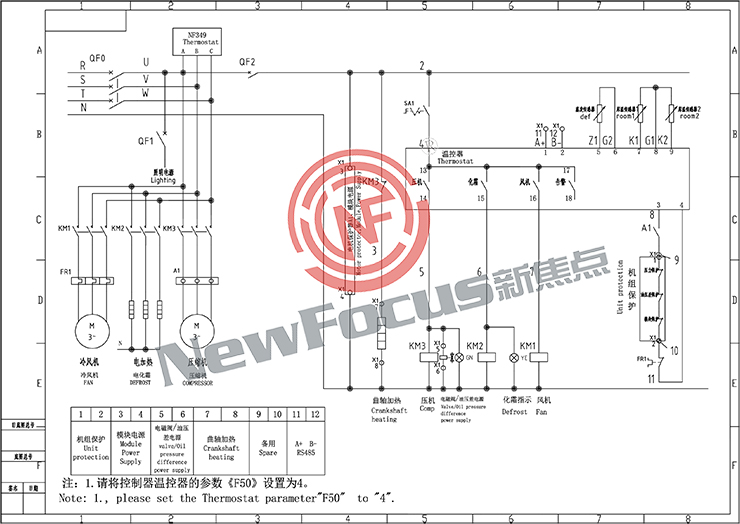

• 电路图

•




操作步骤

• 1、按照接线图连接好电源线、负载线、传感器信号线等；

• 2、检查压缩机及风机运转方向是否正确，否则改变负载线顺序；

• 3、根据实际使用要求设置温度设定值及偏差值；设置压缩机停机保护时间；

• 4、根据实际使用要求设置压缩机工作方式（制冷、制热）；

• 5、根据实际使用要求设置电动机额定工作电流；设置缺相、过载保护电流；设置电动机过载动作时间；设置电动机缺相动作时间；

• 6、设置温度；

• 7、设置电动机额定电流；

安全规则

• 1.应确保电控箱壳体良好接地！

• 2.电控箱配用机组功率不得超过最大允许负载！

• 3.本产品需由专业人员安装调试；

• 4.须遵守机电设备安装的通用规则；

• 5.严格按照接线端子图连接相关线路；

• 6.本控制箱上所标注的功率只针对压缩机，用户在实际使用过程中如要将风机、冷凝器和压缩机并在一个交流接触器上使用，请选择大一号的功率，否则，由此引起的问题不属于本公司售后受理的范畴。

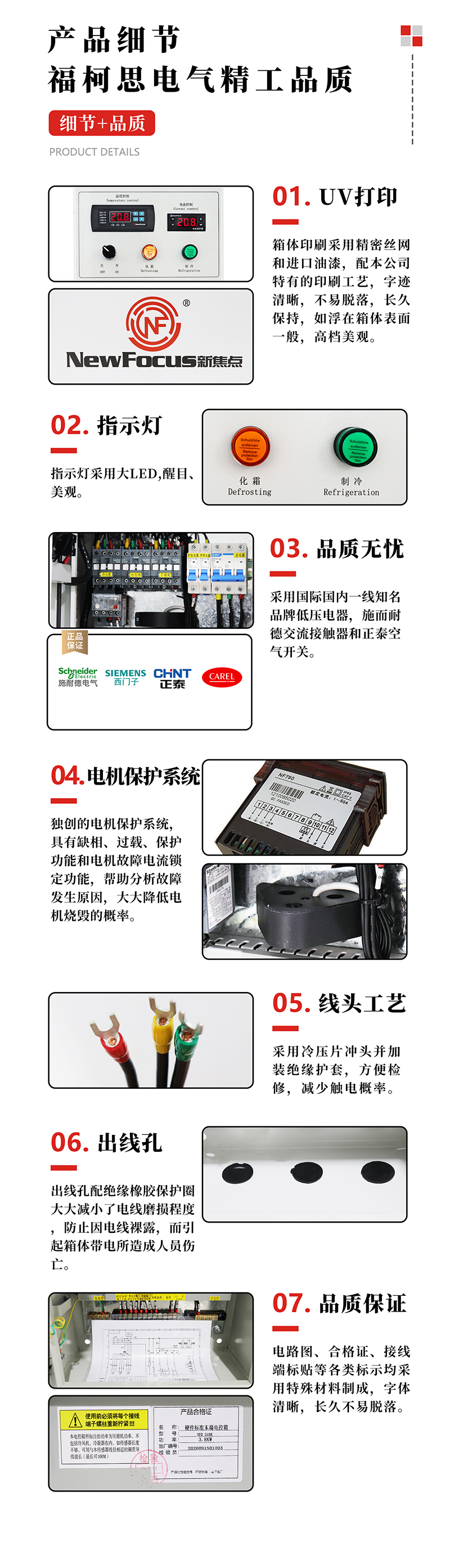

细节图

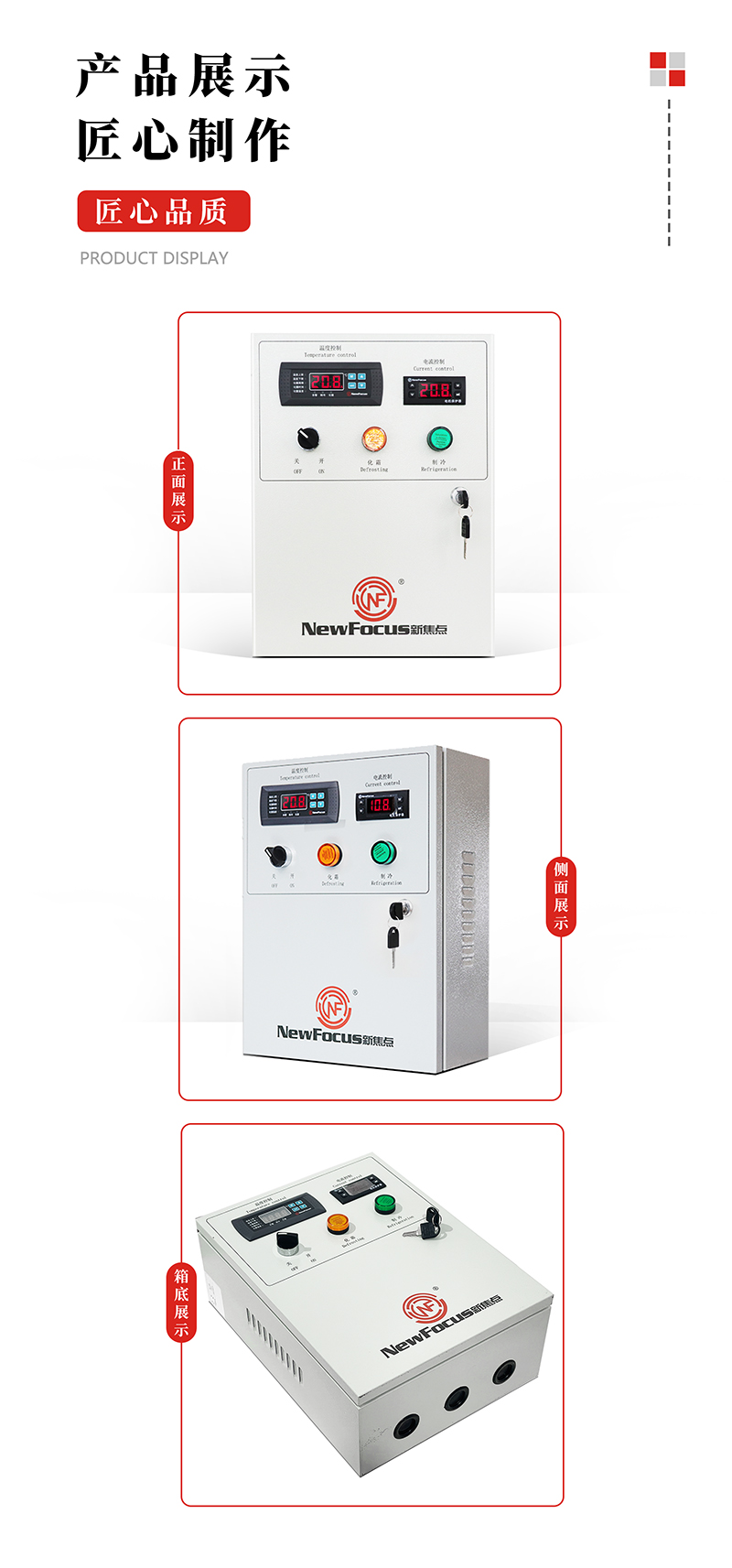

产品展示

质保及免责申明

质保及免责申明

质保

• 质保期：自购买之日起控制器保修一年，其它电气原件三个月；

• 质保失效：存在以下情况之一质保自动失效：

• A.使用条件超出本产品规定；

• B.不正确的维护；

• C.擅自更改、人为损坏或错误使用；

• D.无本产品购销凭证；超出产品质保期；标贴撕毁，无法辨认出厂日期。

免责申明

• A、本公司所生产的温控器、电流表、电源保护器均为常规的温度控制和设备保护装置，订购和使用前请仔细阅读产品说明和相关技术参数要求，若您使用的设备有较高的或超出本公司产品所控制或保护范畴的要求，请另行增加相应的保护装置。

• B、因使用本公司产品所产生的特别损失、间接损失及其他相关损失，本公司不承担责任。

• C、用户将本公司产品用于与人身财产安全密切的相关场合时，请根据情况增加相应的安全措施或设计。

安全运输

工作环境
