产品概述

主要功能

本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，数码管显示，分体式设计，通过外置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时，接触器继电器断开，切断电动机电源，同时告警继电器闭合。还可通过RS485 通信接口，进行远程监控。

• 电流显示

• 过载保护

• 缺相保护

• 故障电流锁定

• 自动恢复



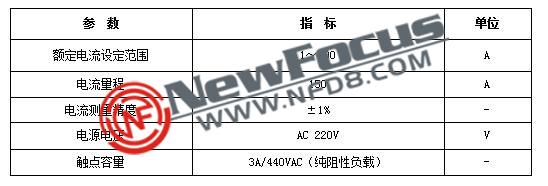

  技术指标图

•

•


• 特色亮点

•


• 1、 四位数码管显示，精确度更高，管内以中文字幕显示“过载”“缺相”“告警代码”，方便读取功能。

• 2、 按键采用烤漆喷绘，字样不易脱落。

• 3、 防呆设计，后背端口有数字刻度，方便接线。

• 4、 带RS485通讯接口，标准MOUDBUS-RTU协议，可实现与上位机的通讯。

•


• 基本工作原理

•


• 电流检测：通过外置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。

• 过载保护： 当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），内部继电器断开，切断电动机电源。负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。

• 缺相保护：当检测到缺相，并且持续时间大于缺相动作时间（参数F23）时，内部继电器断开，切断电动机电源。

• 自动恢复：自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52、F53自由设定自动恢复的行为：例如F51=3，F52=15，F53=60，其效果是：发生故障停机后，过15分钟自动恢复（F52=15），这样可以重试3次(F51=3)，如果故障重复发生3次以上，并且重复故障的间隔时间短于60分钟(F53=60)，则锁定在停机状态，则需要人工恢复(按“5”键或断电)。

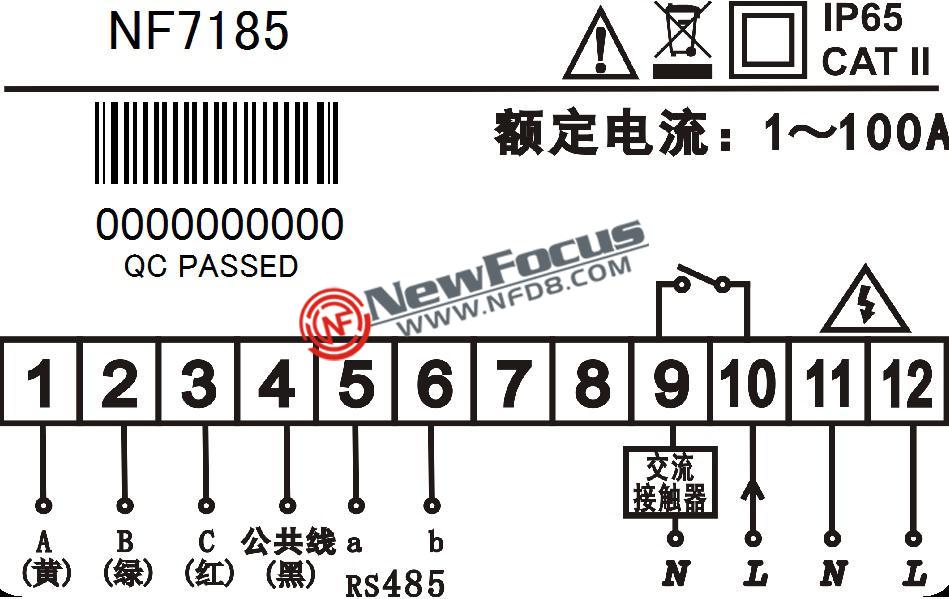

• 接线图

•

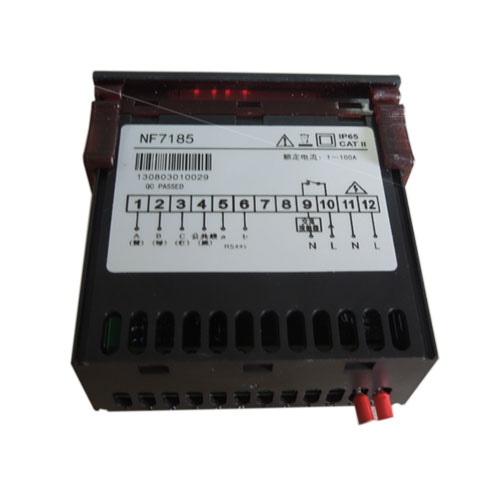

产品展示

质保及免责申明

质保及免责申明

质保

• 质保期：自购买之日起控制器保修一年，其它电气原件三个月；

• 质保失效：存在以下情况之一质保自动失效：

• A.使用条件超出本产品规定；

• B.不正确的维护；

• C.擅自更改、人为损坏或错误使用；

• D.无本产品购销凭证；超出产品质保期；标贴撕毁，无法辨认出厂日期。

免责申明

• A、本公司所生产的温控器、电流表、电源保护器均为常规的温度控制和设备保护装置，订购和使用前请仔细阅读产品说明和相关技术参数要求，若您使用的设备有较高的或超出本公司产品所控制或保护范畴的要求，请另行增加相应的保护装置。

• B、因使用本公司产品所产生的特别损失、间接损失及其他相关损失，本公司不承担责任。

• C、用户将本公司产品用于与人身财产安全密切的相关场合时，请根据情况增加相应的安全措施或设计。
