产品概述

主要功能参数

本产品是一种智能型电源保护器，采用微控制器和数字处理技术，集电压显示、过欠压保护、缺相保护、相序保护等功能于一体，数码管显示，具有操作简便、体积小巧、可靠性高等特点。可广泛应用于各种低压电器控制系统，替代传统的电压表、相序继电器和过欠压保护器。

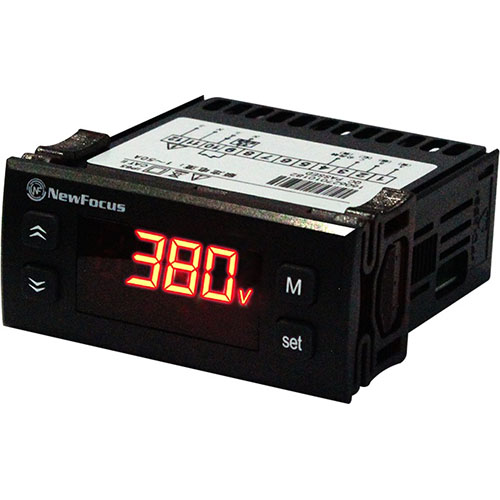

产品展示

主要技术指标

  操作指南

l 显示功能

显示屏中间显示的是当前的电源电压值，可通过按“Set”键来切换显示AB、BC、AC电压。

l 告警功能

当发生电源过欠压、缺相、相序等故障时，显示屏闪烁显示对应的故障名称，继电器输出触点断开。

l 内部参数设置

长按“M”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“5”或“6”键可选择参数代码，按“Set”键则显示该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置。设置完成后再按“Set”键，回到显示参数代码状态。设置过程中按“M”键表示放弃，退出但不保存设置值。

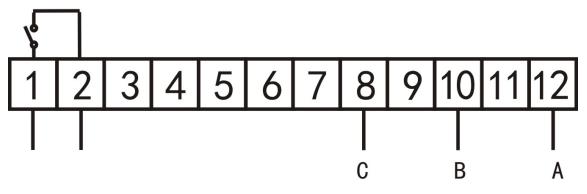

   接线图

1、 继电器输出在仪表正常工作时闭合，仪表失电或故障保护状态时断开。

2、 AB相是仪表的工作电源，如果A相或B相缺相，则仪表不显示，继电器输出断开。

质保及免责申明

质保及免责申明

质保

• 质保期：自购买之日起控制器保修一年，其它电气原件三个月；

• 质保失效：存在以下情况之一质保自动失效：

• A.使用条件超出本产品规定；

• B.不正确的维护；

• C.擅自更改、人为损坏或错误使用；

• D.无本产品购销凭证；超出产品质保期；标贴撕毁，无法辨认出厂日期。

免责申明

• A、本公司所生产的温控器、电流表、电源保护器均为常规的温度控制和设备保护装置，订购和使用前请仔细阅读产品说明和相关技术参数要求，若您使用的设备有较高的或超出本公司产品所控制或保护范畴的要求，请另行增加相应的保护装置。

• B、因使用本公司产品所产生的特别损失、间接损失及其他相关损失，本公司不承担责任。

• C、用户将本公司产品用于与人身财产安全密切的相关场合时，请根据情况增加相应的安全措施或设计。

安全运输

工作环境
